Karmaşık yapısal sistemi beton ve çelik kombinasyonuyla çözülen Leeza SOHO'nun merkezinde, dünyanın en yükseği olan 194 metre uzunluğunda bir atriyum bulunuyor. Ünlü mimar Zaha Hadid’in kişisel olarak tasarladığı son bina olduğu söylenen Leeza SOHO ayrıca iki kule ve tek bir cephe kabuğuna sahip...

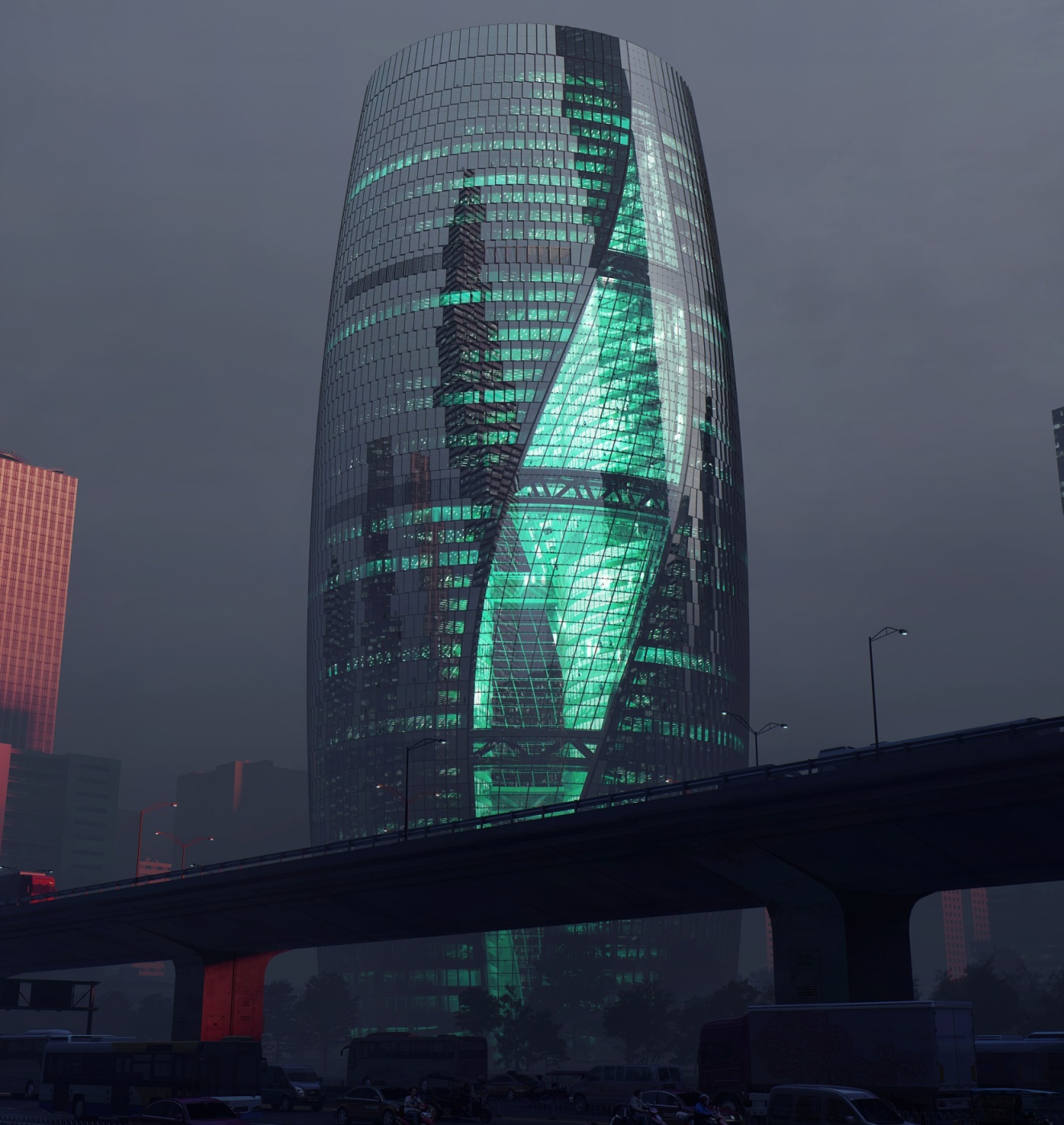

Leeza SOHO... Merkezinde dünyanın en yükseği olan 194 metre uzunluğunda bir atriyuma sahip. Atriyum, binanın yüksekliğine göre 45° dönerek tüm katlara doğal ışık girmesini sağlıyor. Her kattaki yapısal halkalar, dört köprü ve çift yalıtımlı cam cephe, kulenin iki yarısını bir araya getiriyor. Sahayı çapraz olarak bölen metro tünelinin üzerinde yer alan Leeza SOHO, tünelin her iki tarafında iki yarıya bölünmüş tek bir hacim olarak yükseliyor.
2016’da vefat eden ünlü mimar Zaha Hadid’in kişisel olarak tasarladığı son bina olduğu söylenen Leeza SOHO Kulesi Güneybatı Pekin’deki Lize Yolu üzerinde bulunuyor. Şehir merkezi ile güneydeki Pekin Daxing Uluslararası Havaalanı arasında büyüyen bir iş bölgesinin temelini oluşturan 45 katlı yapı, şehirdeki işletmelerin esnek ve verimli A Sınıfı ofis alanı talebine yanıt veriyor.
Pekin Metro ağında beş hattın kesiştiği noktadaki iş bölgesinin tren istasyonuna bitişik olan Leeza SOHO’nun sahası, yeraltı metro servis tüneli tarafından çapraz olarak kesilmiş. Bu tünelin iki yanına yayılan kulenin tasarımı, hacmini tek bir cephe kabuğuyla çevrili iki yarıya bölüyor. Bu iki yarı arasındaki ortaya çıkan alan, kulenin tüm yüksekliğini uzatarak, kule yükselirken binanın içinden dönen ve üst katları kuzeydeki Lize yoluyla yeniden hizalayan 194 metrelik dünyanın en yüksek atriyumunu yaratıyor. Atriyumun bu dönüşü, Leeza SOHO’nun iki kulesini 3, 24, 35 ve 45. katlardaki köprülerle birbirine bağlanıyor.
Karmaşık yapısal sistemi beton ve çelik kombinasyonuyla çözülen kulenin her iki tarafındaki kıvrımlı tasarım dışbükey açıklıklar da yaratıyor. Bu harika fikirde özellikle heyecan verici olan şey, Zaha Hadid’in bunu esasen halefi Patrik Schumacher ile birlikte zorunluluktan geliştirmiş olması. Bunun nedeni, Leeza SOHO’nun beş tünelin birleştiği, bir metro kavşağının hemen üzerinde yer alması. Mal sahibi, binanın alt katlarından doğrudan metroya erişim sağlamak istemiş. Bu da mimar ve ekibi statik ve tasarım sorunlarıyla karşı karşıya bırakmış. Bu sorun, sonunda kuleyi yukarı doğru hareket ederken birbirlerinin etrafında dönen ve sonunda bir bütün oluşturan iki yarıya bölerek çözülmüş.
Atrium binanın derinliklerine doğal ışık sunuyor
Atriyum, kulenin içindeki tüm alanları birbirine bağlayan ve kıvrımlı, heykelsi formu sayesinde farklı manzaralar sunan kamusal bir meydan görevi görüyor. Binanın derinliklerine doğal ışık getiren atrium, hava girişini sınırlamak için düşük seviyede pozitif basınç sağlayan entegre bir havalandırma sistemine sahip termal baca işlevi görüyor ve kulenin iç ortamında etkili bir temiz hava filtreleme sağlıyor.
Camlar yüksek yalıtıma sahip
Kulenin iki yarısı, atriyumun halka açık alanlarını gölgelendirirken, çift yalıtımlı düşük emisyonlu camlar Pekin’in aşırı hava koşullarında konforlu bir iç ortam sağlıyor.
2,0 W/m²K u-değeri ile camın gölgeleme katsayısı 0,4.
Kulenin genel dış cephesinin u-değeri ise 0,55 W/m²K.
Cam cephenin inşası zorluklar içermiş
Binanın iki yarısını birleştirmeye yarayan bombeli cam cephenin inşası da zorluklar içermiş. Dış kaplamanın geometrisi, kademeli olarak basamaklanan pencereler nedeniyle oldukça karmaşık bir yapıya sahip. Kaplamanın arkasındaki çelik işçiliğinin çok hassas olması ve imalatının, kaynaklanmasının ve inşa sırasının dikkatli koordine edilmesi ve kontrol edilmesi gerekmiş. Proje mimar ve müteahhitlerinin, kendilerine özgü ve karmaşık bir mühendislik sorunları setiyle karşı karşıya kalmalarının yanı sıra çalışmak için fazla zamanları da yokmuş. Fakat çelik bölümlerin şantiye dışında üretilebilmesi, inşaat süreçlerinin çok daha hızlı ilerlemesini sağlamış ve iddialı çalışma programının gerçekleştirilmesine katkıda bulunmuş.
Enerji tüketimi ve yaydığı emisyon oldukça az
Yapının tasarım, inşaat yönetimi ve bina operasyonlarında Bina Bilgi Modellemesi (BIM) oldukça iyi kullanılmış. Enerji tüketimini ve emisyonları azaltmak için yüksek teknoloji uygulanmış. Leeza SOHO’nun gelişmiş enerji yönetim sistemi, gerçek zamanlı çevre kontrolünü ve enerji verimliliğini izliyor. Bu sistemler ayrıca egzoz havasından ısı geri kazanımı ve yüksek verimli pompalar, fanlar, soğutucular, kazanlar, aydınlatma ve kontrolleri içeriyor. Kule, su toplama, düşük akış oranlı armatürler ve gri su yıkama ile güneş enerjisini toplamak için fotovoltaik dizili yalıtımlı yeşil bir çatı içeriyor.
İç mekan hava kalitesi oldukça yüksek
Elektrikli ve hibrit arabalar için dolaplar, duş olanakları ve özel şarj alanları bulunan 2.680 bisiklet park yeri yer altında yer alıyor. Leeza SOHO’nun tamamında iç mekan kirleticilerini en aza indirmek için düşük uçucu organik bileşikli malzemeler kullanılırken, yüksek verimli filtreler hava işleme sistemi aracılığıyla partikülleri temizliyor.
Bina iki parçadan oluşuyor
Bina, birbirine yaslanan ve simbiyotik bir bütün oluşturan iki çıkıntılı parçadan oluşuyor. Düşey yükler, binanın genel şekli ve iki beton çekirdeğin duvarları ile ilgili eğimli kolonlar tarafından aktarılıyor. Geniş açıklığa izin vermek ve ağırlık ile maliyetten tasarruf etmek için döşemeler, betonarme kompozit olarak tasarlanmış. Yatay yüklere neden olan genel formun yükü döşemeler aracılığıyla çekirdeklerin beton duvarlarına iletiliyor. Yatay yükler beton çekirdekler aracılığıyla zemine taşınıyor. Kulenin düşey kuvvetleri ise kazıklar aracılığıyla zemine iletiliyor. Kazıklar, tünelin altına zemine gömüldükleri için mevcut metro tüneline en aza indirilmiş bir etki yaratıyor.
Mimar: Zaha Hadid Architects
Alan: 172.800 m²
Yıl: 2019
Fotoğraflar: Hufton+Crow
Üreticiler: B&B Italia, Hitachi Air Conditioning, Beijing Huaxin Ocean, Boon Edam, Elmes, Gretsch-Unitas, HAY, Hong Fa, Jiangsu Huatong, Kin Long, Kohler, Nippon Paint, Noble, Samsung, Tianjin Yaopi, eGRow
Yapı: Bollinger + Grohmann, Çin Yapı Araştırmaları Akademisi, Pekin Mimarlık Tasarım Enstitüsü
Genel Müteahhitler: Çin Devlet İnşaat Mühendislik Şirketi
Cephe Yüklenicileri: Yuanda Lingyun
