İşin Adı: Kuzmin-Sremska Raça Otoyolu ve Sava Nehri Köprü Yapımı
Yeri: Belgrad-Zagrep Otoyolu Kuzmin bölgesinden ayrımla, Sırbistan-Bosna sınırındaki Sava Nehri geçişi ile Bosna arasında
Projenin Toplam Uzunluğu: Km: 0+000,0 / Km: 18+786,74 (18,78 km)
İşveren: Sırbistan Ulaştırma Bakanlığı ve Sırbistan Karayolları
Müşavir: Highway Institue, Ims, Utiber
Ana Yüklenici: TAŞYAPI
Projeyi 387. (Mayıs-Haziran 2021) sayımızın E-Dergi versiyonundan okumak için lütfen tıklayın
Yatırımcılığını Sırbistan Karayolları’nın yaptığı ve Sırbistan Ulaştırma Bakanlığı tarafından finanse edilen proje, TAŞYAPI’nın ana yükleniciliğinde yürütülüyor. Sözleşme tipi Tasarla&Yap konseptindeki proje, Kuzmin-Sremska ve Pozega-Kotroman bölümlerinin tasarımı ve projelendirilmesi ile Kuzmin- Sremska Raca otoyolu ve Sava Köprüsü’nün yapım işlerini kapsıyor. Tamamlanma süresi ise, işe başlama tarihinden itibaren 48 ay olarak planlanmış.
Otoyolun bölgelere göre uzunluğu
Sırbistan Bölümü: 17.130,37 metre
Sava Nehir Geçişi: 330 metre
Bosna Bölümü: 1326,37 metre
Proje kapsamındaki sanat yapıları
Kavşaklar: 2 adet (Kuzmin ve Bosut)
Köprüler: 9 adet (Sava Köprüsü dahil)
Üst Geçit Köprüleri: 5 adet
Menfezler: 22 adet

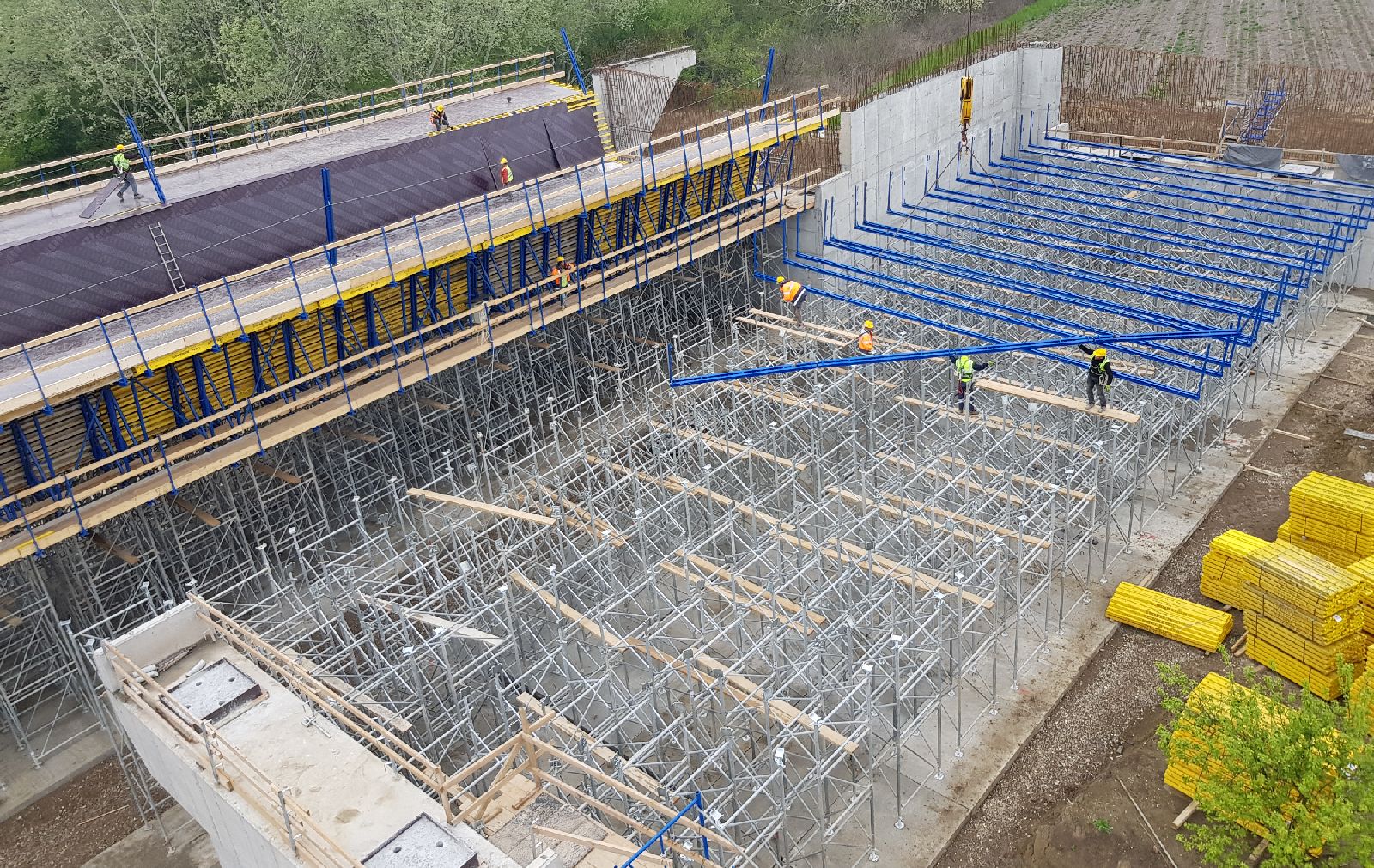

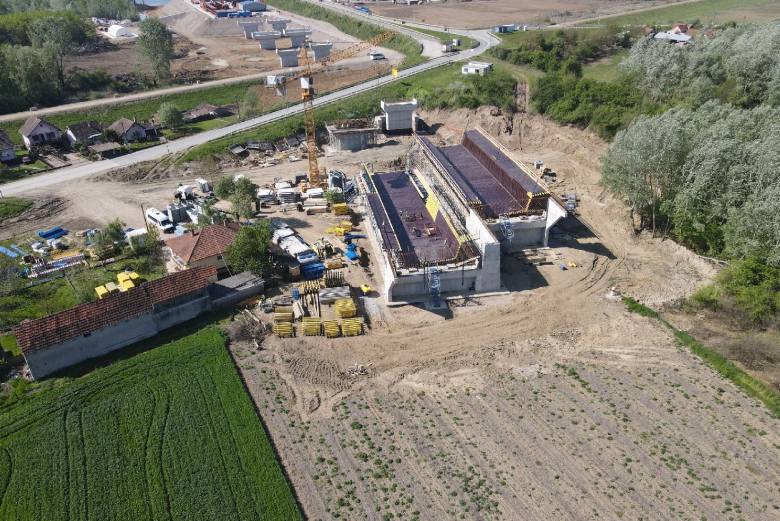

Projenin saha uygulamasına Sava Nehri kenarından başlanmış. İlk olarak S13 orta ayağı ve ardından sırasıyla S5-S6-S7-S1-S2-S3 orta ayakları tamamlanmış. Daha sonra nehrin karşı tarafına geçilerek S16 orta ayağının tamamlanmasını müteakip, S17-S18 ve S19 ayaklarının orta ayak kalıp kurulumları bitmiş. Orta ayakların belirlenen programa göre dökülmesine istinaden, S1-S2 ayakları arasının döşeme kalıp kurulumu tamamlanmış, S2- S3 ayakları arasının kurulumuna ise devam ediliyor. Bu kısımların imalatının tamamlanmasından sonra dizayn aşamasında döşeme kalıp ve iskele miktarlarının belirlenmesinde belirleyici olan ve süreklilik teşkil etmesinden dolayı tek seferde dökülme zorunluluğu olan S3-S4-S5 ve S6 ayakları arası viyadük döşeme kalıbının kurulmasına başlanarak, sahadaki uygulamalar devam edecek.
Dizayn aşamasında, kalıp bütçesini azaltmak amacıyla, 2017-2018 yıllarında Ercan Havalimanı şantiyesine İNTEK tarafından verilen kalıp stoklarının güncel durumu belirlenmiş ve eş zamanlı olarak İNTEK’in uzman ekiplerinin desteğiyle TAŞYAPI’nın İstanbul deposundaki malzemelerinin sayımı da yapılarak, TAŞYAPI stoklarından bu projede kullanılabilecek olan kalıp ve iskele malzemeleri tespit edilmiş. Kalıp ve iskele tasarımları, belirlenen bu malzemeler dikkate alınarak yapılmış, böylece kalıp ve iskele bütçesinde ciddi bir tasarruf sağlanmış.
Proje kapsamında kullanılan İntek Kalıp ve İskele Sistemleri ve Miktarları
Viyadük Döşeme Kalıpları: H = 1155 cm - 1259 cm; t = 35 - 50 cm; A = 4600 m2 HD 150
Boşluklu Döşeme Kalıpları: H = 270 - 300 cm; t = 35-50 cm; A = 2350 m2 HD 150
Konsol İç ve Dış Perde Kalıpları: L = 1300 mtül; A = 5550 m2 İNTEVA
6 takım Orta Ayak Perde Kalıbı: H = 480 - 660 - 595 - 725 cm; A = 830 m2 PANEMAX
1 takım Kenar Ayak Kalıbı: H = 337 - 640 cm; A = 175 m2 İNTEVA
3 takım Başlık Kiriş Döşeme Kalıbı: H = 925 - 1205 - 1440 cm; A = 350 m2 HD 150
16 takım Temel Kalıbı: H = 180 cm; A = 1008 m2 PANEX
2 takım Demirci İskelesi L = 100 mtül; H = 930 cm KM
9 takım Merdiven Kulesi H = 1000 - 1200 - 1350 cm HD 150.
Projeyi 387. (Mayıs-Haziran 2021) sayımızın E-Dergi versiyonundan okumak için lütfen tıklayın
