İnşa edildiği yılların ardından pek çok nitelikli projeye ilham kaynağı olan Münih Olimpiyat Stadyumu yalnızca tasarımsal anlamda değil politik, kültürel ve teknolojik bağlamıyla da modern mimarlık tarihinin en etkileyici yapılarından biri. Hafif strüktür teknolojisinde bir dönüm noktası olarak görülen stadyum, günümüzde bile “gelecekten gelmiş gibi” görünen tasarımıyla dikkat çekiyor.
Münih Olimpiyat Stadı, 1972 Yaz Olimpiyatları için inşa edilmiş, modern mimarlık tarihinin önemli yapılarından biri... Stat Alman Mimar ve Yapı Mühendisi Frei Otto, Günter Behnisch ve ekibi tarafından tasarlanmış. Özellikle Nazi dönemindeki (1936) olimpiyatlara ev sahipliği yapan Berlin Olimpiyat Stadyumu’nun ağır, anıtsal Nazi mimarisine karşılık Münih Stadyumu’nun barışçıl, şeffaf, hafif, demokratik ve özgürlükçü fikirleri yansıtması amaçlanmış. “Kapalı değil, açık bir Almanya” mesajı verilen Münih Olimpiyat Stadı, bu anlamda yalnızca tasarımsal anlamda değil politik, kültürel ve teknolojik bağlamıyla da dikkat çekiyor.
Çatı, peyzaj örtüsü gibi düşünülmüş
Mimar Frei Otto ve Günter Behnisch’in vizyonu “Doğa ile bütünleşen hafif yapılar” olduğundan bu kapsamda stadın çatı formu da Alpler’in dalgalı siluetini ve bulutları andıran yüzeyleri taklit ediyor. Stadın çatısı, tribünlerle birlikte çevredeki spor alanlarını da kapsayan devasa bir peyzaj örtüsü gibi düşünülmüş.
Devrim niteliğinde

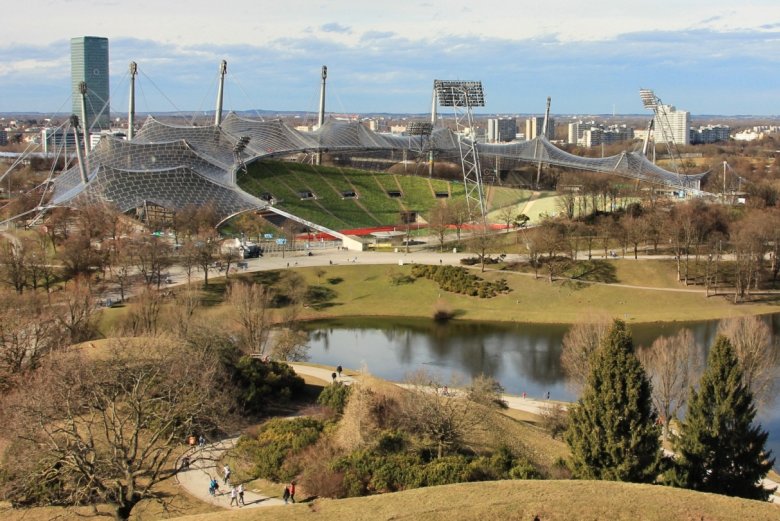

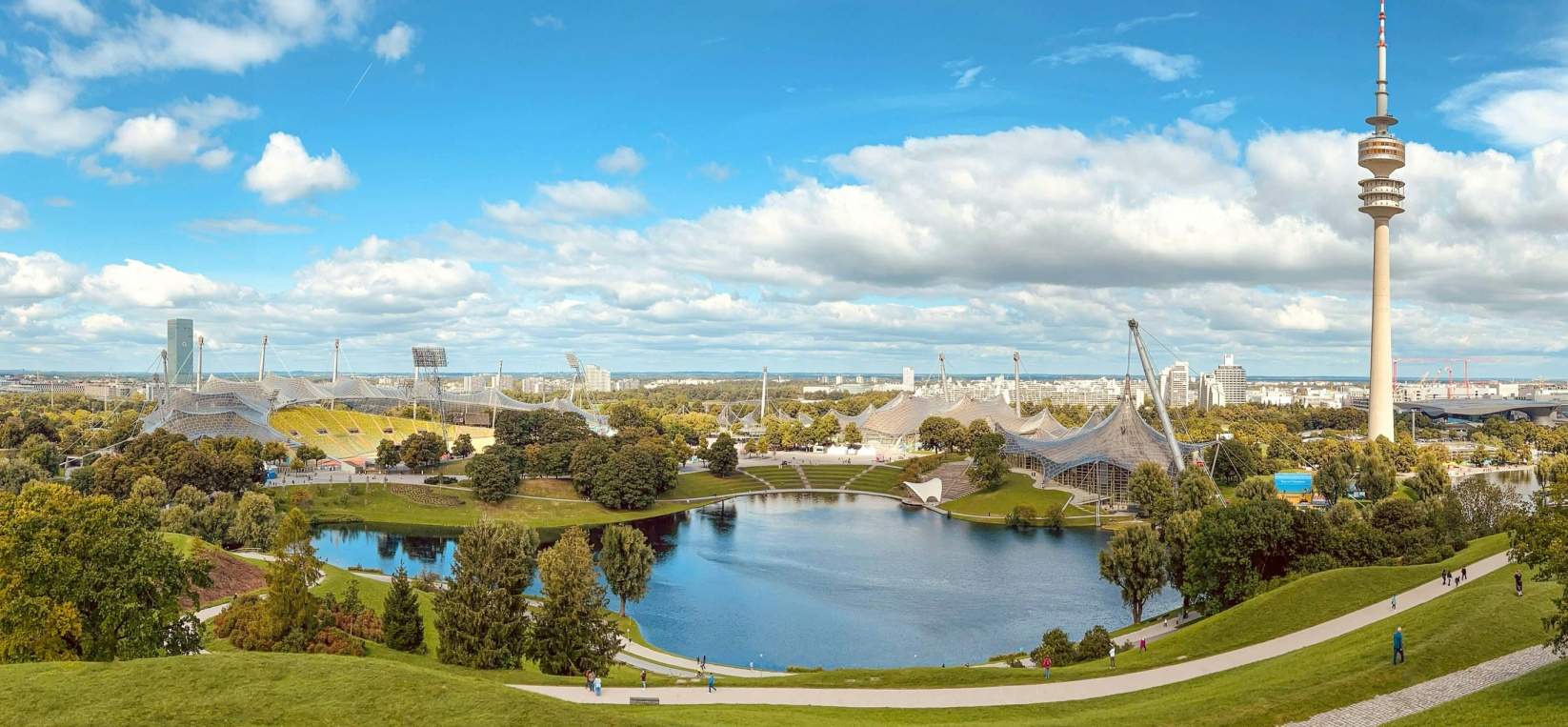

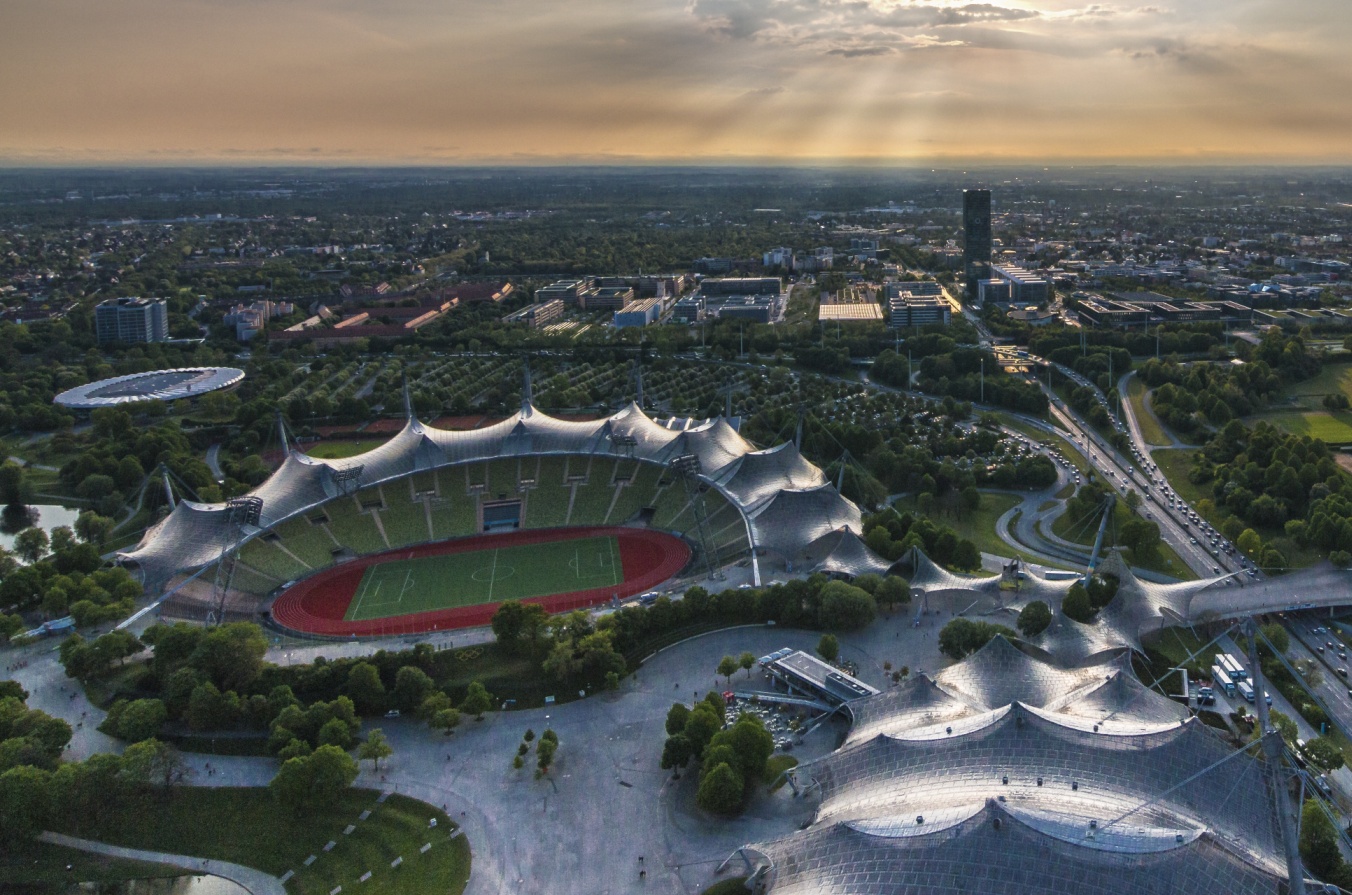

Frei Otto’nun hafif yapılar üzerine yaptığı araştırmaların çoğu, 60 yıldan uzun bir süredir ilk kez önerdiği zamanki kadar güncelliğini koruyor ve çalışmaları bugün de mimar ve mühendislere ışık tutmaya devam ediyor. Stadyum, spor salonu ve yüzme havuzlarını kapsayan Münih Olimpiyat Parkı (Olympiapark) kompleksi içinde yer alıyor. Çatı sistemi, devasa çelik kablolar üzerine gerilen pleksiglas panellerden oluşan yapının inşaatı 1968’de başlamış ve 1972’deki olimpiyatlara yetiştirilmiş. O dönem için devrim niteliğindeki bu kablo-çadır sistemleri, sonraki yıllarda pek çok stadyum projesine de ilham kaynağı olmuş.
Gelecekten gelmiş gibi
Modern mimarlıkta ve hafif strüktür teknolojisinde bir dönüm noktası olarak görülen stadyum, günümüzde bile “gelecekten gelmiş gibi” görünen tasarımıyla ikonik özelliklere sahip. İnşaat mühendisliği açısından öncü membran ve kablo germe sistemleri ile hafif yapıların gelişmesine yol açan Münih Olimpiyat Stadı’nın yapım sürecinde ciddi yenilikler gerçekleştirilmiş. İnşaatta yaklaşık 5 bin işçi çalışmış. 1972 Yaz Olimpiyatları’nın açılış ve kapanış törenlerinin yapıldığı Münih Olimpiyat Stadyumu ayrıca futbol için uzun süre Bayern Münih ve 1860 Münih kulüplerine ev sahipliği yapmış. 1974 FIFA Dünya Kupası ve 1988 Avrupa Futbol Şampiyonası’na da sahne olan Stadın, Münih’teki Allianz Arena’nın açılmasıyla (2005) futbol için kullanımı sona ermiş; günümüzde ise konserler, etkinlikler ve bazı spor organizasyonları için kullanılmaya devam ediyor.
Taşıyıcı elemanlar dev çelik direkler

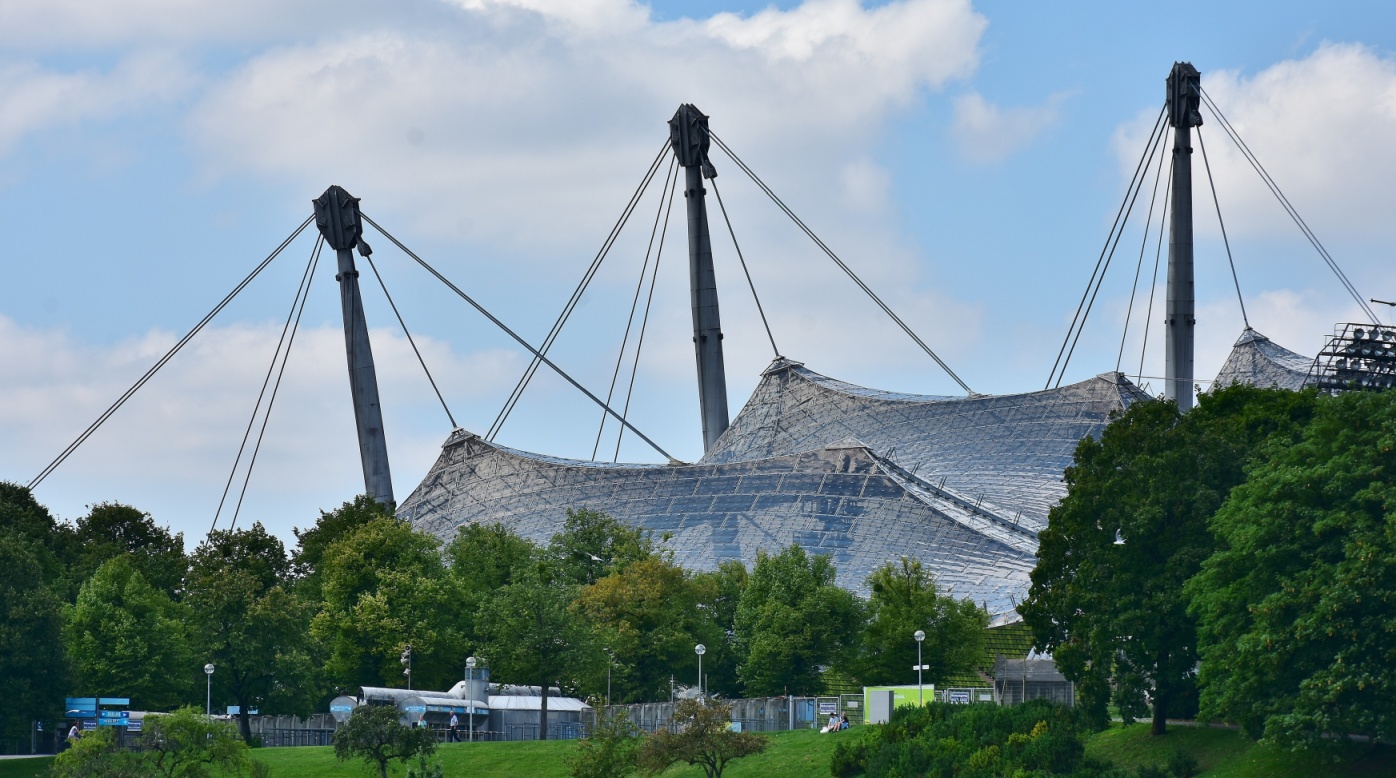

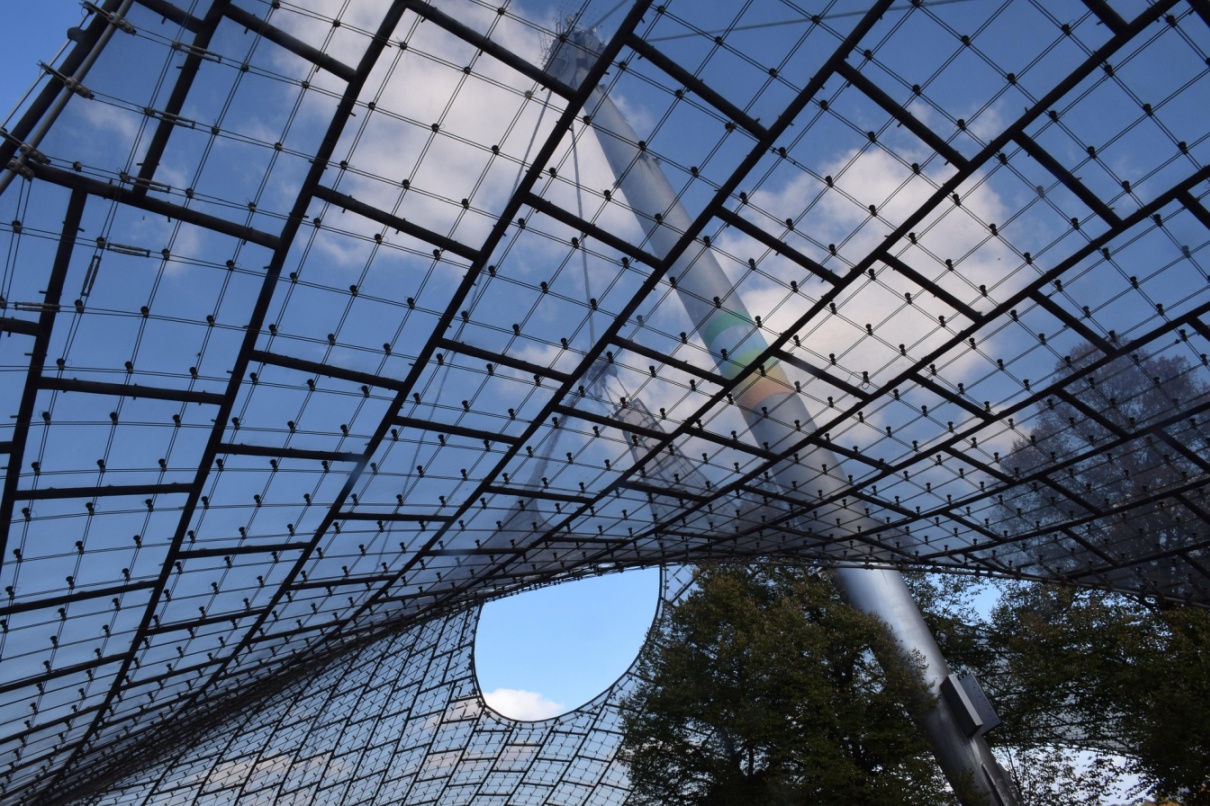

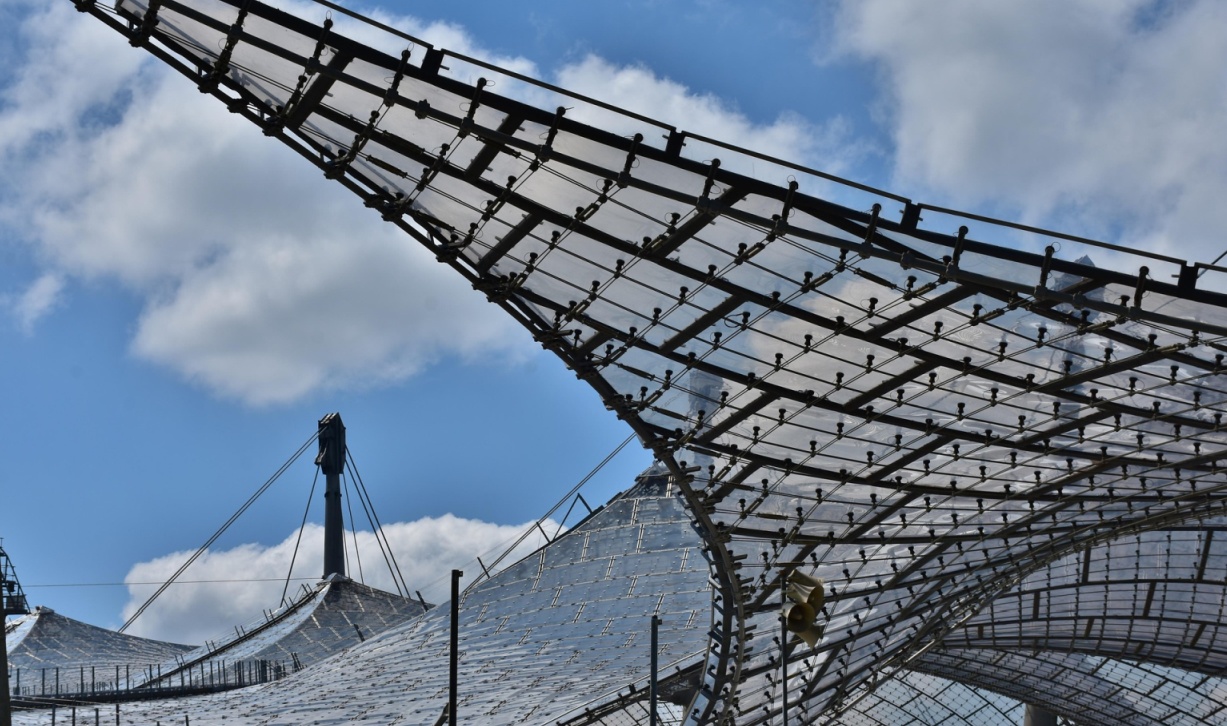

Stadın üstünde hafif, şeffaf ve çadır benzeri bir örtü yaratmanın amaçlandığı projede yaklaşık 75 metre yüksekliğe ulaşan çelik direklere bağlanan kalın çelik kabloların üzerine örümcek ağı benzeri ince taşıyıcı kablolar gerilmiş. Kabloların üzerine şeffaf paneller yerleştirilmiş. Bu sistem sayesinde çatı, yaklaşık 75 bin m² gibi dev bir alanı örtüyor. Çatının kabloları, hesaplı bir şekilde ön gerilmeye alınmış ve bu sayede rüzgâr ve kar yüklerine dayanıklı hale getirilmiş. Geleneksel betonarme ya da çelik kirişli stadyum çatılarının aksine bu sistem çok oldukça hafif. Çatının ana taşıyıcı elemanları olan çelik direklerin çapları 1,5 metreye kadar çıkabiliyor. Bazıları doğrudan zemine sabitlenmiş, bazıları da eğik biçimde konumlandırılmış.
Çatı formunu bulmak için sabun köpüğü deneyleri yapılmış

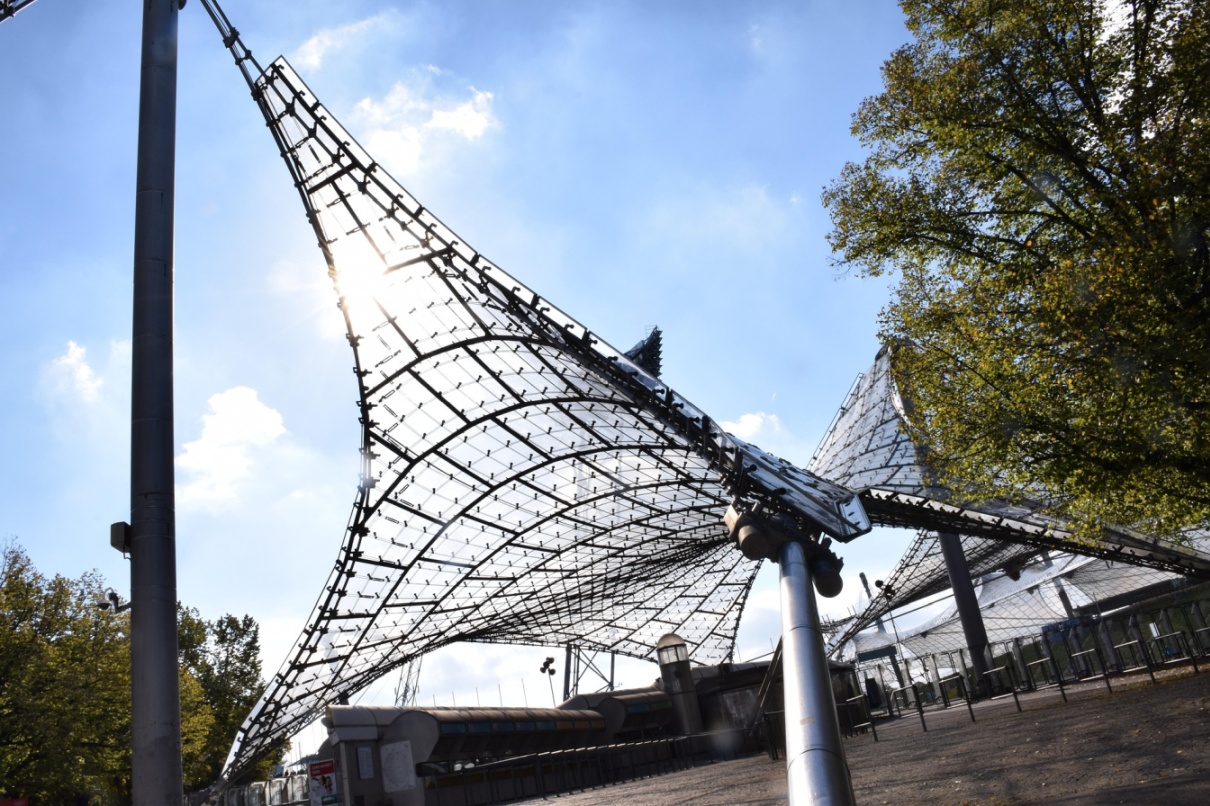

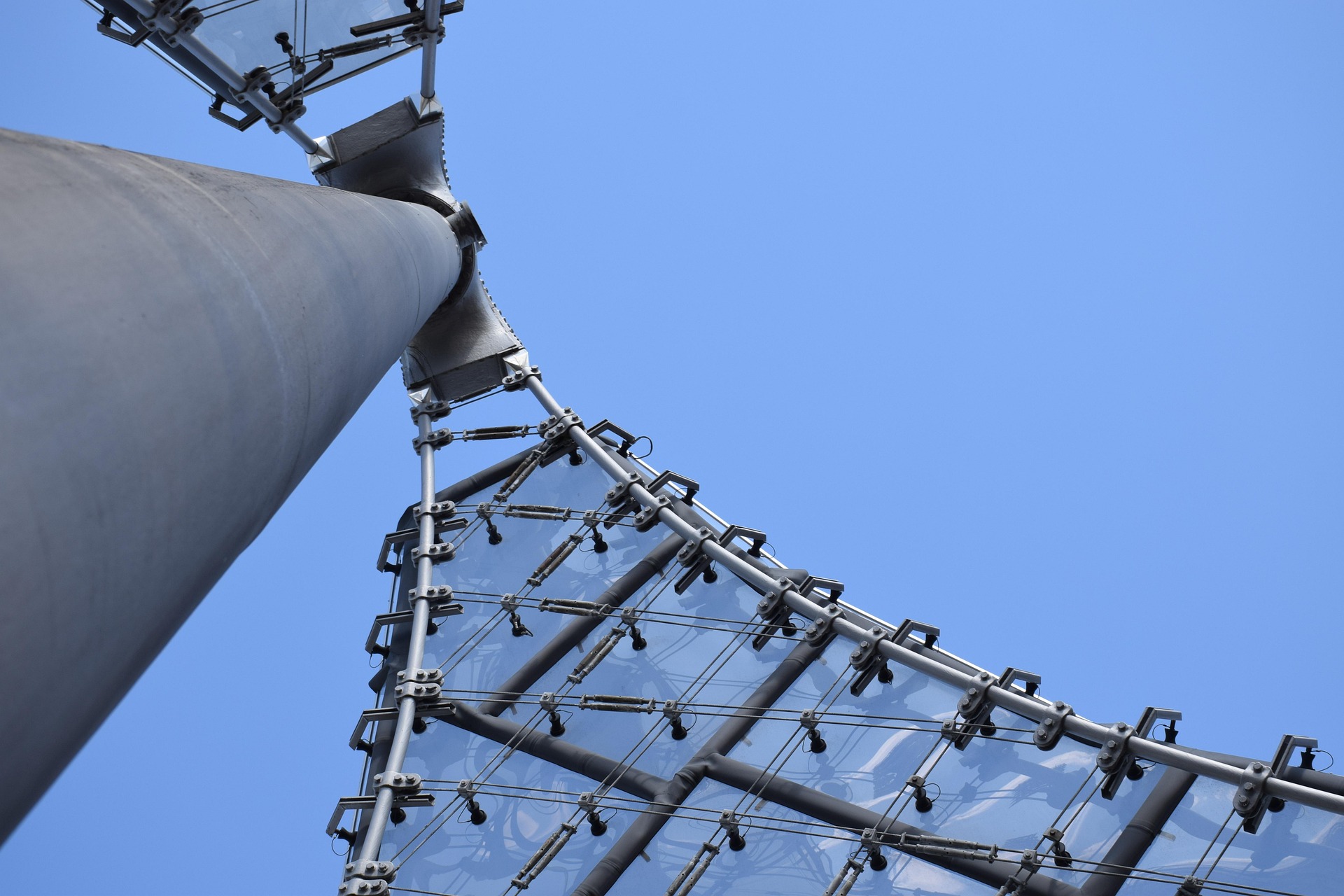

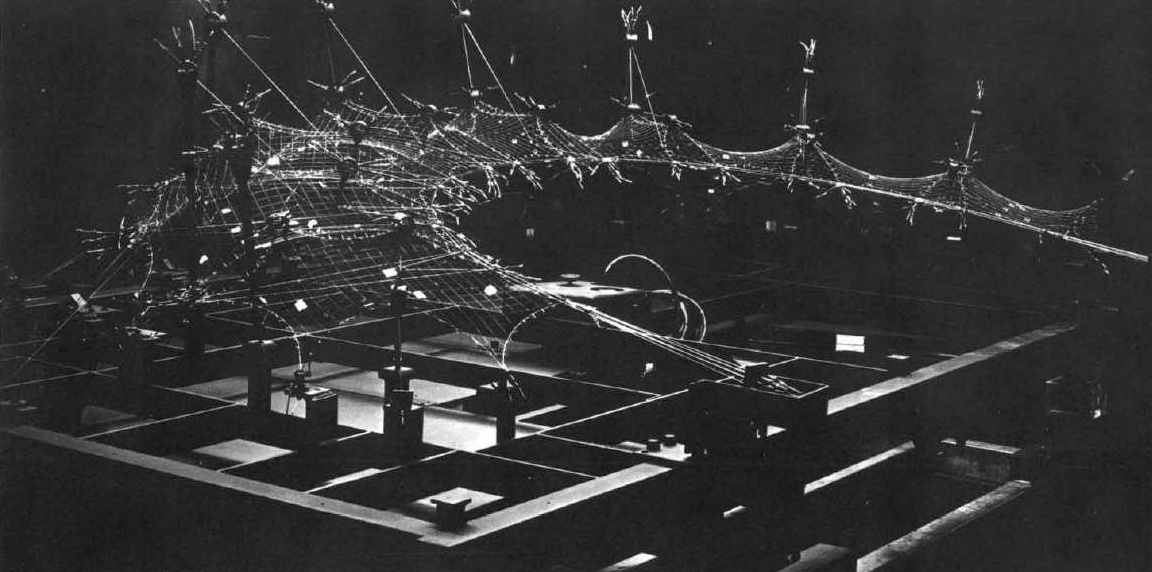

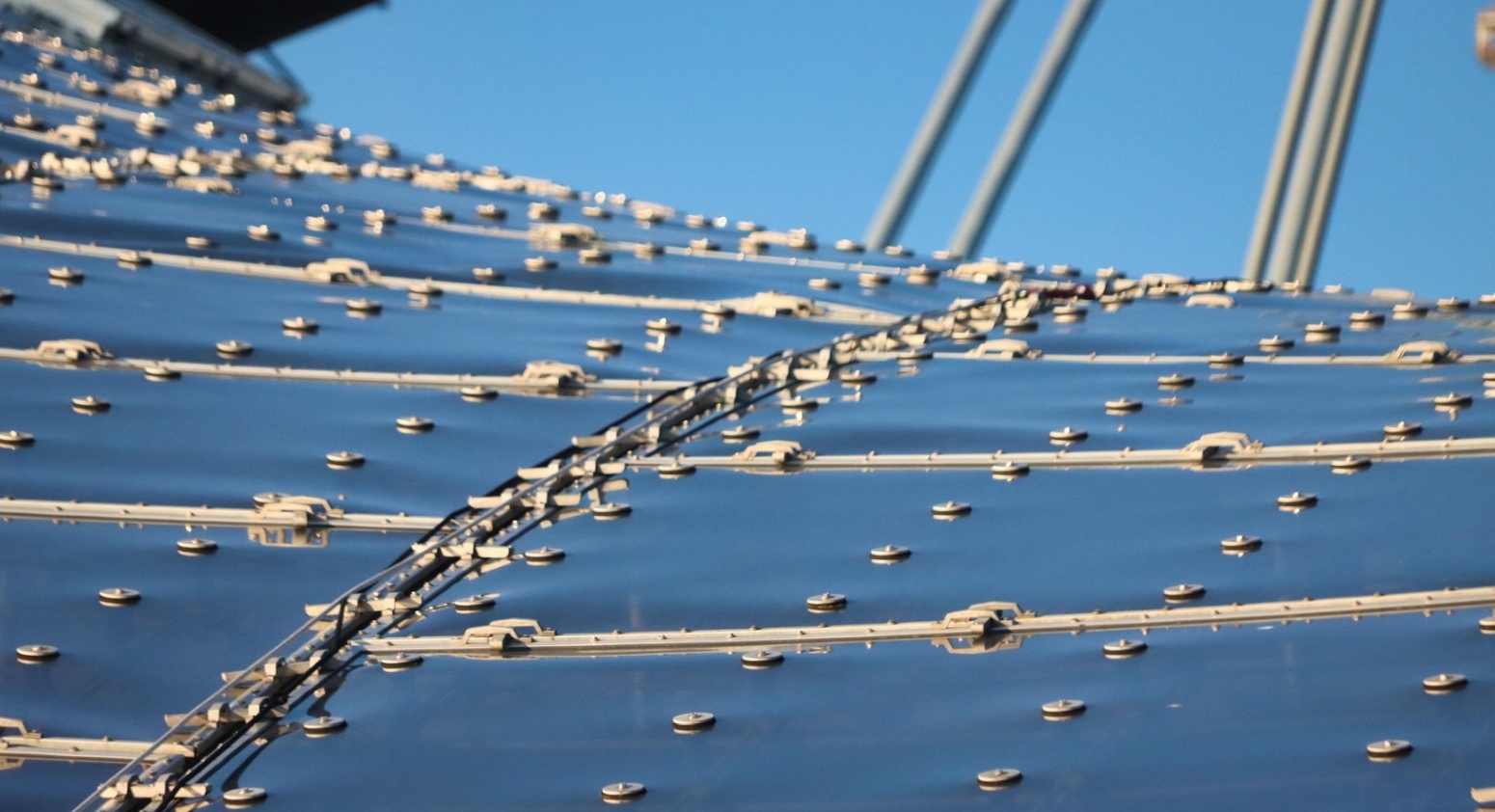

Çatının örtü malzemesi ise akrilik cam (Pleksiglas) panel. Şeffaf ve hafif olmaları nedeniyle tercih edilmişler. Paneller, çelik kabloların üzerine oturtulmuş ve özel bağlantı elemanlarıyla sabitlenmiş. Güneş ışığını geçiriyor ama yağmur ve rüzgâra karşı koruma sağlıyor. Frei Otto, çatı formunu bulmak için sabun köpüğü deneyleri yapmış. Bir tel çerçeveyi suya ve sabuna batırıp çıkardığında oluşan ince zar, minimum yüzey alanına sahip en dengeli formu göstermiş. Bu formlar daha sonra kablo sistemine aktarılmış. Sonuç itibariyle stadyumun çatı yüzeyi dalgalı, organik ve doğal görünüyor.
Çatı yerde “örülmüş”

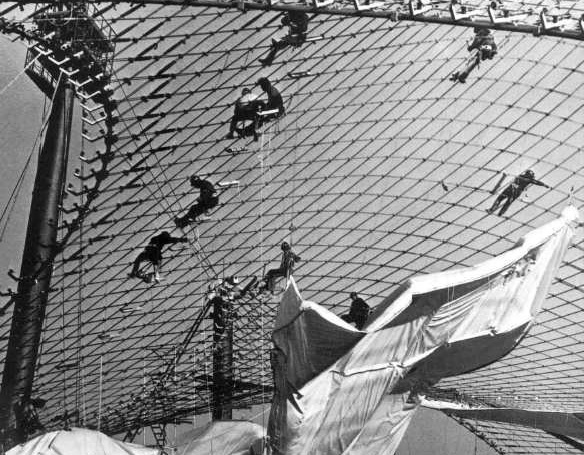

Çatının rüzgâr, kar ve titreşim yüklerini taşıması çok zorlu bir mühendislik sorunu olmuş. O dönemin bilgisayarları kullanılarak Stuttgart Üniversitesi’nde özel programlar geliştirilmiş. Kabloların ön gerilmesi (pre-stressing) sayesinde sistem stabil hale getirilmiş. Çatı, yerde adeta bir ağ gibi örülmüş ve daha sonra vinçlerle yukarı çekilip çelik direklere bağlanmış. Bu yöntem, böylesine büyük bir ölçekte ilk defa uygulanmış.
Gün ışığını geçiriyor, gece ise dramatik bir etki oluşturuyor

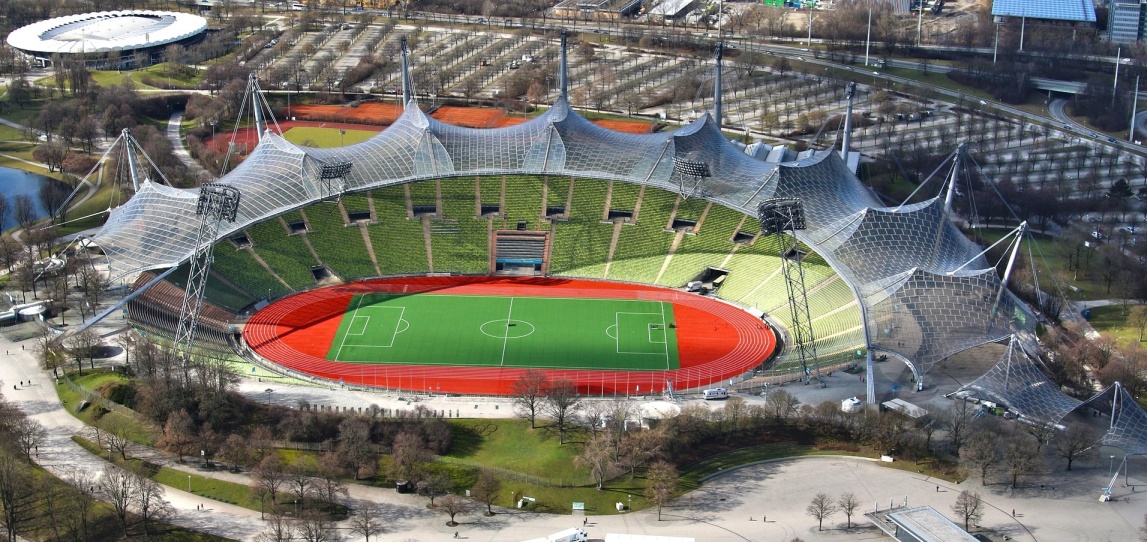

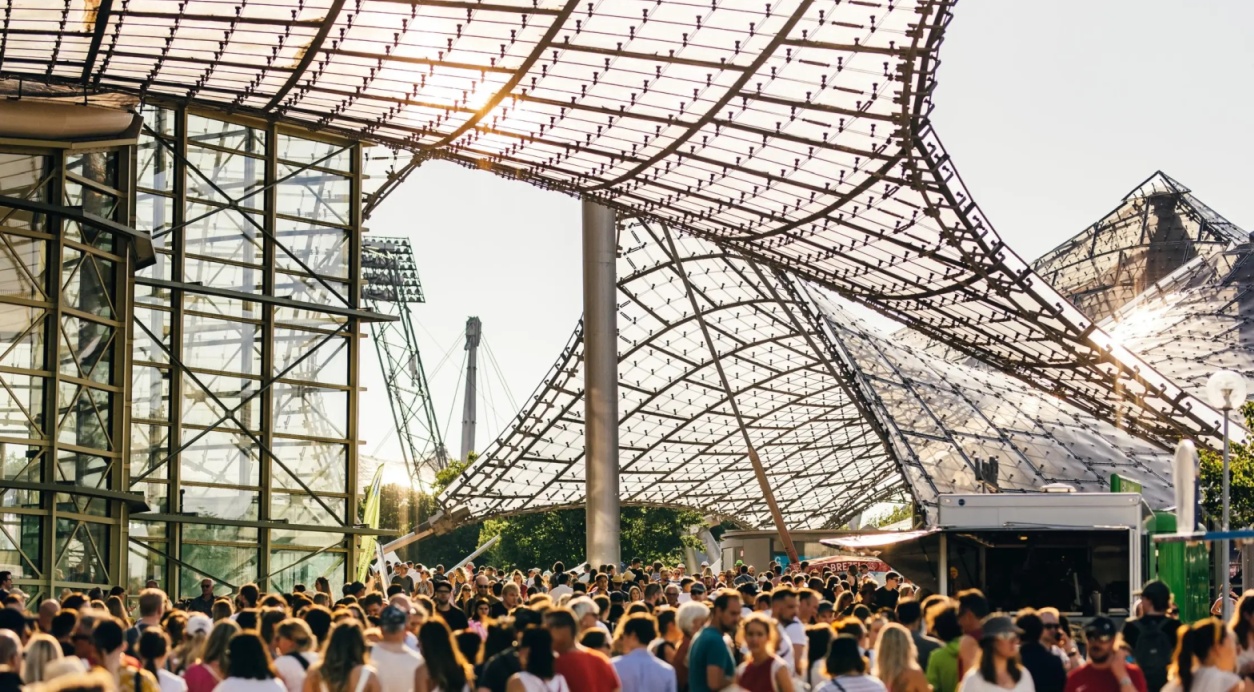

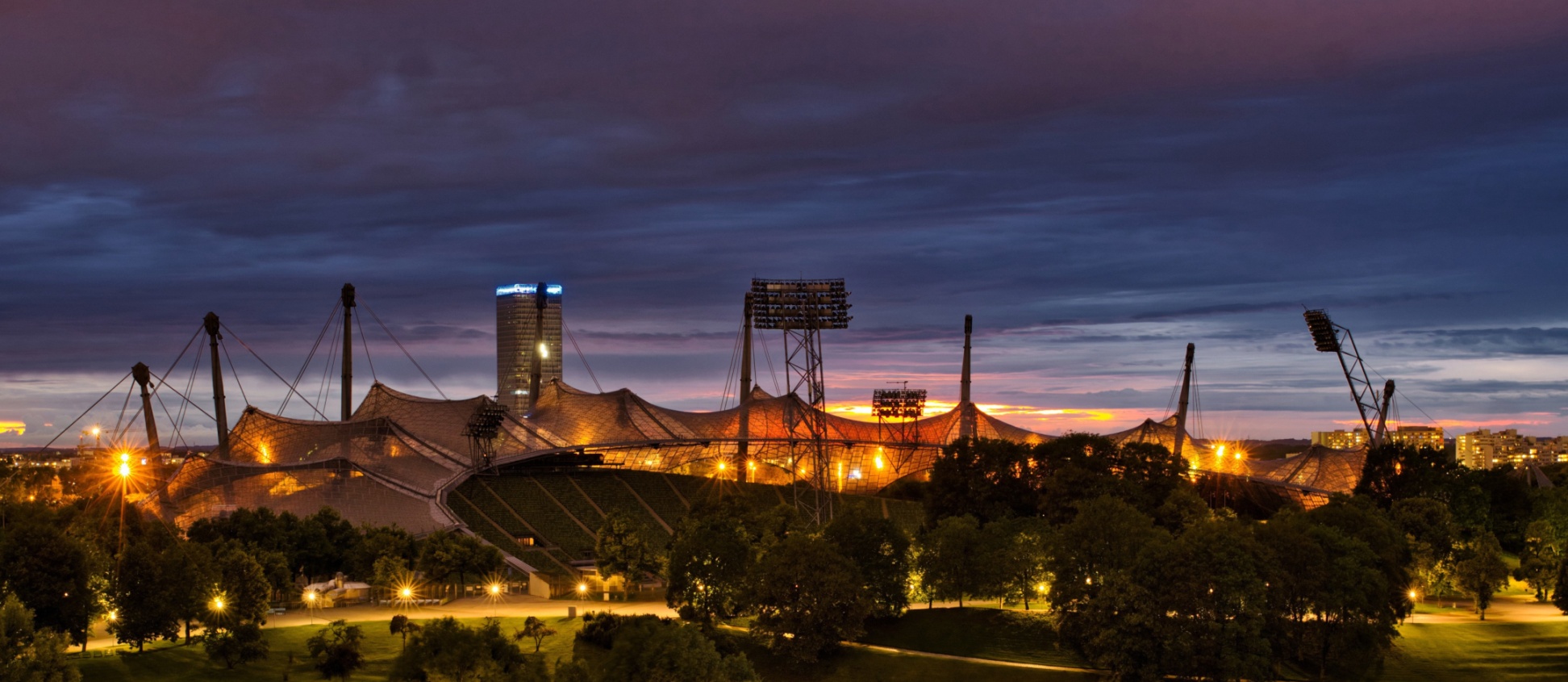

Hafif strüktür alanında devrim yaratan ve birçok havalimanı ile stadyuma öncülük eden çatı, seyircilerin bulunduğu ana tribünleri örtecek şekilde planlanmış, orta saha kısmı ise açık bırakılmış. Çelik kablolar ve şeffaf panellerin kombinasyonu sayesindehafif, adeta uçan bir çatıetkisi yaratılıyor. Gün ışığını geçirerek doğal aydınlatma sağlıyor, gece ise ışıklarla dramatik bir etki oluşturuyor. Çatı ile zemindeki peyzaj arasında keskin bir sınır yok; bu sayede mimari, doğa ile yapay olan arasında birsüreklilikhissi uyandırıyor.
Münih’in kültürel kimliğinin bir parçası
Yüzyılın modern mimarisinin en ikonik yapılarından biri olan ve High-Tech Architecture(Yüksek Teknoloji Mimarisi) akımının öncülerinden sayılan Münih Stadyumu yalnızca spor değil, konserler, etkinlikler ve kitlesel buluşmalar için de şehrin simgesi olmuş. Bugün Allianz Arena futbolun merkezi kabul edilse de Olimpiyat Stadyumu hala Münih’inkültürel kimliğininönemli bir parçası olmaya devam ediyor.
İnşa süreci, tarafların yoğun iş birliğini zorunlu kılmış
İleri bir mimariye sahip olan yapının inşa sürecinde, teknolojinin yetersizliği ve kısa teslim tarihi gibi unsurlar da yatırımcı, mimar, mühendis ve tedarikçilerin teknik anlamda yoğun bir iş birliği yapmasını gerektirmiş ve bu sayede özellikle sonlu elemanlar yönteminde olduğu gibi söz konusu mimarinin gerçekleştirilmesine olanak sağlamanın yanı sıra serbest biçimli mimarinin gelecekteki gelişiminin temeli olabilecek sonuçlara da ulaşılmış.
